注塑一體式鏈輪-1010系列

注塑一體式鏈輪是一種在注塑工藝下生產的、采用一體式設計的鏈輪。注塑一體式鏈輪-1010系列適用于：1500/1600/HF 1600/HFS 1600/RR 1500/RR 1600/1110系列鏈板與網帶。

應用領域

機械工程

產品手冊索取

產品特點

工藝特點
設計特點
鏈輪安裝
注意事項
材質特性

采用玻璃纖維增強塑料樹脂制成的惰輪具有高轉矩抗力，確保非常精確的齒形和抗磨損性。

塑料材質的惰輪相比鋼制材料惰輪，質量更輕(可輕5倍)，具有極佳的抗腐蝕性和抗化學侵蝕性。

鏈輪材質為加強型聚酰胺，有良好的耐熱性、耐磨性以及耐化學腐蝕性。

一體化設計使得鏈輪的尺寸更加小巧，便于安裝在空間有限的傳動系統中。

齒形精確，可以與鏈板良好的配合，提供動力，以此準確、迅速輸送物品。

根據機械傳動系統的設計要求，確定鏈輪的安裝位置。確保鏈輪的安裝位置準確無誤，以保證傳動的精度和穩定性。

確定鏈輪安裝于軸的方式，熟悉流程，確保鏈輪固定在軸上，防止送動。

將鏈板套在鏈輪上，確保鏈板的方向正確。鏈板的方向應與鏈輪的旋轉方向一致，以保證傳動的順暢性。

安裝完成后，檢查鏈輪和鏈板的安裝質量。確保鏈輪安裝牢固，鏈條張緊度適中，傳動順暢無卡頓，確保鏈輪和鏈條在同一平面內，避免出現偏斜或跳動等現象。

從動鏈輪應有張緊裝置。

鏈輪磨損過大時最好及時更換，否則會加劇鏈板和鏈輪的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑鏈輪，以提高其使用壽命。

加強型聚酰胺比普通的聚酰胺具有更高的拉伸強度、彎曲強度和壓縮強度，可承受更大的載荷，具有良好的韌性和抗沖擊性，在受到?jīng)_擊時不易破裂，耐磨性優異。

具有良好的可加工性，可采用注塑、擠出、吹塑等多種加工方法制造各種形狀的零部件，聚酰胺的流動性較好，可在較低的溫度和壓力下成型，降低了加工成本。

技術參數

點擊圖片放大

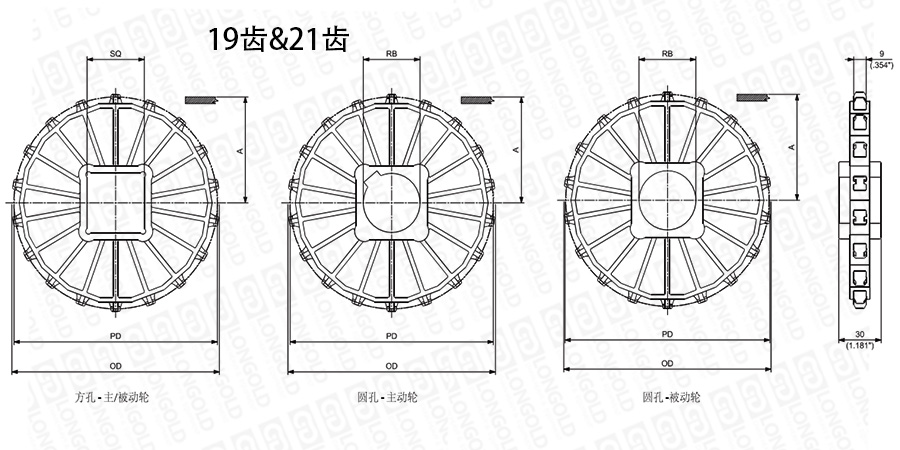

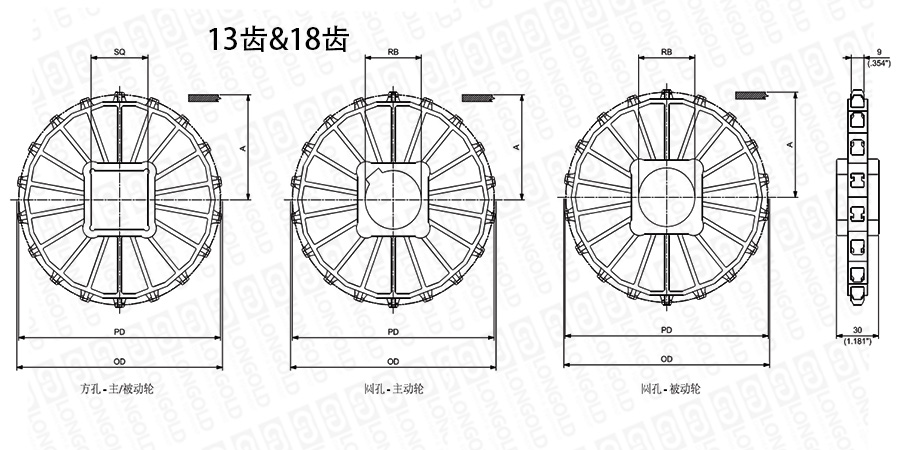

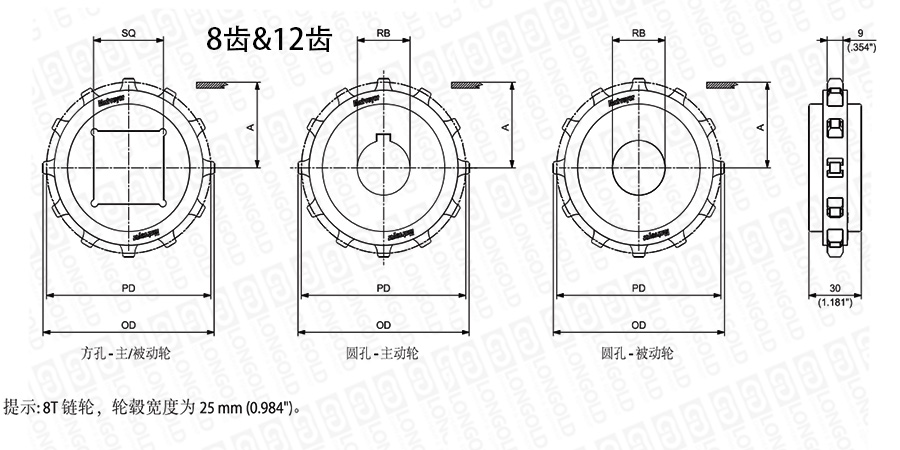

■鏈輪結構詳見如上圖

上圖為注塑一體式鏈輪-1010系列的結構圖。

可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。

■鏈輪尺寸表

齒數	分度圓直徑		齒頂圓直徑		墊條定位		孔徑*		型號（方孔）主/被動輪	型號（圓孔）		重量		PDF圖紙	DXF圖紙
	PD		OD		A		孔徑*		型號（方孔）主/被動輪	主動輪	被動輪	kg	lbs
	mm	inch	mm	inch	mm	inch	mm	inch	SQ	RB		kg	lbs
8	66.37	2.613	64.50	2.539	28.80	1.134	20	-	-	MPBT10100820	MPBF10100820	0.05	0.11	請咨詢	請咨詢
							25	-		MPBT10100825	MPBF10100825	0.04	0.10
							30	-	-	MPBT10100830	MPBF10100830	0.04	0.08
							-	_{1 1/4}	-	MPBT101008254	MPBF101008254	0.04	0.10
							-	_{1 1/2}	-	MPBT101008317	MPBF101008317	0.03	0.07
12	98.14	3.864	97.90	3.854	44.70	1.760	30	-	-	MPBT10101230	MPBF10101230	0.14	0.30
							35	-	-	MPBT10101235	MPBF10101235	0.13	0.28
							40	-	MPBPQ10101240	MPBT10101240	MPBF10101240	0.12	0.27
							-	_{1 3/16}	-	MPBT101012301	MPBF101012301	0.14	0.30
							-	_{1 7/16}	-	MPBT101012365	MPBF101012365	0.12	0.27
							-	_{1 1/2}	-	MPBT101012381	MPBF101012381	0.12	0.26
13	106.14	4.179	106.20	4.181	48.70	1.917	30	-	-	MPBT10101330	MPBF10101330	0.17	0.38
							35	-	-	MPBT10101335	MPBF10101335	0.15	0.33
							40	-	MPBPQ10101340	MPBT10101340	MPBF10101340	0.16	0.36
							-	_{1 3/16}	-	MPBT101013301	MPBF101013301	0.17	0.38
							-	_{1 7/16}	-	MPBT101013365	MPBF101013365	0.16	0.35
							-	_{1 1/2}	MPBPQ101013381	MPBT101013381	MPBF101013381	0.15	0.34
18	146.27	5.759	147.20	5.795	68.80	2.709	30	-	-	MPBT10101830	MPBF10101830	0.19	0.41
							35	-	-	MPBT10101835	MPBF10101835	0.21	0.47
							40	-	MPBPQ10101840	MPBT10101840	MPBF10101840	0.20	0.44
							60	-	MPBPQ10101860	MPBT10101860	MPBF10101860	0.16	0.36
							-	_{1 3/16}	-	MPBT101018301	MPBF101018301	0.21	0.46
							-	_{1 7/16}	-	MPBT101018365	MPBF101018365	0.20	0.43
							-	_{1 1/2}	-	MPBT101018381	MPBF101018381	0.29	0.42
19	154.32	6.076	155.30	6.114	72.80	2.866	30	-	-	MPBT10101930	MPBF10101930	0.18	0.41
							35	-	-	MPBT10101935	MPBF10101935	0.17	0.38
							40	-	MPBPQ10101940	MPBT10101940	MPBF10101940	0.16	0.35
							50	-	-	MPBT10101940	MPBF10101940	0.19	0.42
							60	-	MPBPQ10101960	MPBT10101960	MPBF10101960	0.15	0.34
							65	-	MPBPQ10101965	-	-	0.17	0.37
							-	1	-	MPBT101019254	MPBF101019254	0.19	0.43
							-	_{1 3/16}	-	MPBT101019301	MPBF101019301	0.18	0.41
							-	_{1 7/16}	-	MPBT101019365	MPBF101019365	0.17	0.37
							-	_{1 1/2}	MPBPQ101019381	MPBT101019381	MPBF101019381	0.17	0.36
							-	_{1 1/2}	MPBPQ101019635	-	-	0.17	0.37
21	170.42	6.709	171.60	6.756	80.90	3.185	30	-	-	MPBT10102130	MPBF10102130	0.27	0.59
							35	-	-	MPBT10102135	MPBF10102135	0.26	0.57
							40	-	MPBPQ10102140	MPBT10102140	MPBF10102140	0.25	0.54
							50	-	-	MPBT10102140	MPBF10102140	0.29	0.64
							60	-	MPBPQ10102160	MPBT10102160	MPBF10102160	0.22	0.49
							-	_{1 3/16}	-	MPBT101021301	MPBF101021301	0.27	0.59
							-	_{1 7/16}	-	MPBT101021365	MPBF101021365	0.25	0.56
							-	_{1 1/2}	MPBPQ101021381	MPBT101021381	MPBF101021381	0.25	0.55

注：圓孔鏈輪表示直徑，方孔鏈輪表示邊長。

型號表示例

MPBT		1010		08		20
（1）		（2）		（3）		（4）

（1）注塑一體式圓孔主動輪

（2）鏈輪系列

（3）齒數：8齒

（4）孔徑

訂購方法

訂購鏈輪時的注意事項

必須確認鏈板的規格，確認鏈板的寬度、導塊厚度、導塊內寬等尺寸。

請把鏈輪的各項要求提供后進行訂購。或者咨詢隆德技術人員。
