P50輸送鏈輪

大節距輸送鏈輪通常是指那些用于特定工業應用，如重型物料輸送，其鏈條節距較大的鏈輪。這種鏈輪的設計需要滿足承載能力強、耐磨、耐用等要求。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
齒部規格
安裝要求
注意事項
表面處理方式

采用優質碳素結構鋼進行沖壓成型。也可以采用不銹鋼或者工程塑料材料，為耐環境鏈輪。

表面進行了噴吵、電鍍處理。

采用先進的銑齒加工工藝，使齒形更精確。

鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，使鏈輪的耐磨性顯著提高。

齒部硬化：需要提高齒端強度和磨損壽命的場合，推薦使用齒端硬化鏈輪。各個尺寸小齒數的機械用碳素鋼輪轂切削規格，齒端部均實施硬化處理。

齒部無硬化：齒端不實施硬化處理。鏈輪大齒數范圍的齒端均為無硬化規格。

正確選用鏈輪型號。

檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。

按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。

裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

從動鏈輪應有張緊裝置。

鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

鍍鋅：鍍鋅是以提高金屬的防銹性能為目的的表面處理工藝。隨著鈷酸鹽純化處理的進步，外觀性能也有了很大的提高。

化學鍍鎳：化學鍍鎳的耐腐蝕性能、耐磨損性能提高，鍍鎳過程中不通電、無電解。適合使用在形狀復雜、尺寸精度要求高的產品上。

發黑處理（表面氧化）：即堿性發黑處理，將金屬置于堿性處理液中加熱，金屬本身起化學作用，在其表面形成黑色皮膜，皮膜具有防銹效果。

磷化處理：即磷酸鹽處理。將金屬浸入加溫后的磷酸鹽溶液中進行化學處理，使金屬表面形成磷酸鹽保護膜。

技術參數

點擊圖片放大

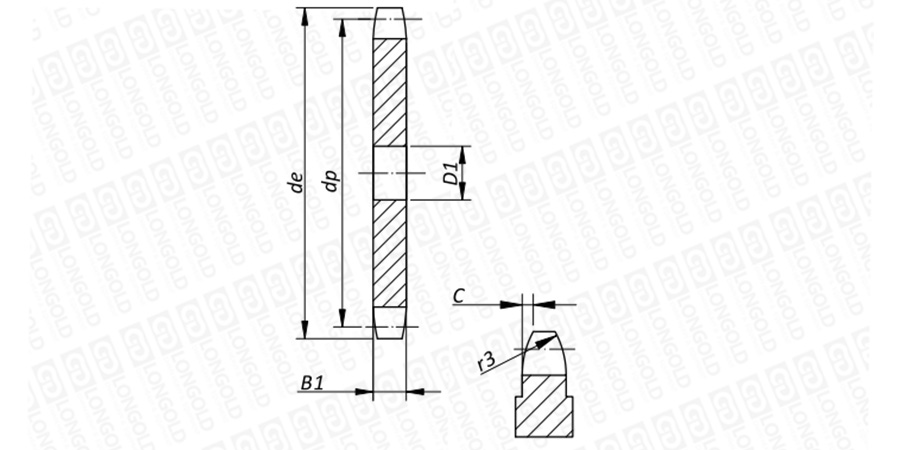

■鏈輪結構詳見如上圖

上圖為P50輸送鏈輪的結構圖。

可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。

■尺寸表

齒數	鏈輪型號	R25			R28			R31			PDF圖紙	DXF圖紙
齒數		外圓直徑	節距圓直徑	軸孔徑	外圓直徑	節距圓直徑	軸孔徑	外圓直徑	節距圓直徑	軸孔徑
Z		de	dp	D1	de	dp	D1	de	dp	D1
Z		mm	mm	mm	mm	mm	mm	mm	mm	mm
6	LDP50-R□-1A6T	115.00	100.00	20	-	-	-	116.20	100.00	20	請咨詢	請咨詢
7	LDP50-R□-1A7T	132.70	115.24	20	-	-	-	133.80	115.24	20
8	LDP50-R□-1A8T	148.10	130.60	25	150.20	130.60	25	152.30	130.60	25
9	LDP50-R□-1A9T	163.70	146.20	25	-	-	-	167.90	146.20	25
10	LDP50-R□-1A10T	179.30	161.85	25	181.40	161.85	25	183.50	161.85	25
11	LDP50-R□-1A11T	195.00	177.50	25	-	-	-	199.20	177.50	25
12	LDP50-R□-1A12T	211.00	193.20	25	-	-	-	212.00	193.20	25
13	LDP50-R□-1A13T	226.40	208.95	30	-	-	-	230.60	208.95	30
14	LDP50-R□-1A14T	242.20	224.70	30	244.30	244.70	30	246.40	224.70	30
15	LDP50-R□-1A15T	257.90	240.45	30	260.00	240.45	30	262.10	240.45	30
16	LDP50-R□-1A16T	273.80	256.30	30	-	-	-	278.00	256.30	30
17	LDP50-R□-1A17T	289.50	272.05	30	-	-	-	293.70	272.05	30
18	LDP50-R□-1A18T	305.40	287.95	30	307.50	287.95	30	309.60	287.95	30
19	LDP50-R□-1A19T	321.30	303.80	30	-	-	-	325.50	303.80	30
20	LDP50-R□-1A20T	337.10	319.60	30	-	-	-	341.30	319.60	30
21	LDP50-R□-1A21T	352.90	335.45	30	-	-	-	357.10	335.45	30
22	LDP50-R□-1A22T	-	-	-	370.90	351.35	30	373.00	351.35	30
23	LDP50-R□-1A23T	-	-	-	-	-	-	388.90	367.20	30
24	LDP50-R□-1A24T	400.00	383.05	30	402.60	383.05	30	404.70	383.05	30
25	LDP50-R□-1A25T	416.40	398.95	30	-	-	-	419.70	398.95	30
26	LDP50-R□-1A26T	432.30	414.80	30	-	-	-	436.50	414.80	30
27	LDP50-R□-1A27T	448.20	430.70	30	-	-	-	452.40	430.70	30
28	LDP50-R□-1A28T	464.00	446.55	30	-	-	-	468.20	446.55	30
29	LDP50-R□-1A29T	480.00	462.50	30	-	-	-	-	-	-
30	LDP50-R□-1A30T	495.80	478.35	30	-	-	-	-	-	-
32	LDP50-R□-1A32T	-	-	-	-	-	-	431.80	510.10	30
35	LDP50-R□-1A35T	-	-	-	-	-	-	579.50	557.80	30
38	LDP50-R□-1A38T	622.90	605.45	30	-	-	-	622.00	605.45	30

型號表示例

LDP50	-	R25	-	1A	6T	Q
（1）		（2）		（3）	（4）	（5）

（1）鏈號

（2）滾子直徑

（3）鏈輪類型

（4）齒數：6齒

（5）Q：齒端硬化規格

鏈輪的類型

類型	1A型	1B 型	1C 型	2A型	2B型	2C型	3A型	3B型	3C型	SD型
說明	單排片式	單排單側輪轂	單排雙側輪轂	雙排片式	雙排單側輪轂	雙排雙側輪轂	三排片式	三排單側輪轂	三排雙側輪轂	雙排雙向驅動

圖示
