14M-55 BTL同步帶輪

HTP圓弧齒同步帶輪和同步帶的使用設計通常運用于傳遞馬達所產生的旋轉動力的機構中，在這個過程中HTP圓弧齒同步帶輪通過和同步帶齒間的咬合實現傳動和傳送的作用。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
傳動特點
潤滑方式
行業應用
注意事項

結構相對簡單，安裝和拆卸過程比較方便。

由于其與同步帶的配合精度高，在安裝過程中不需要進行過多的調整和校準，能夠節省安裝時間和提高安裝效率。

同步帶輪?般由碳鋼(C45)、鋁合金(2A12)、鑄鐵(GG25)、灰鐵(HT250)等材料制造。

擋圈材質?般為A3鋼(35鋼)，具體材質可根據客戶需求選用，如有需求，請聯系隆德技術人員。

齒形結構合理，能夠承受較大的負載和扭矩。

與同步帶的圓弧齒配合良好，在傳動過程中運行平穩，減少了因傳動不平穩導致的振動和沖擊。

圓弧齒的形狀設計使得帶輪與同步帶之間的嚙合更加緊密且準確，能夠確保傳動比的精確性，實現精準的定比傳動。

同步帶輪的潤滑方式取決于同步帶輪的型號和材質，塑料、鋼制和鑄鐵使用的潤滑方式有所不同，詳情請咨詢隆德技術人員。

HTP圓弧齒同步帶輪具有廣泛的應用領域。

在各類自動化生產線上，HTP圓弧齒同步帶輪被用于傳輸和定位各種工件。

在食品行業中，HTP圓弧齒同步帶輪具有衛生、耐腐蝕的特點，適用于各種食品加工環境。

在電子設備制造過程中，HTP圓弧齒同步帶輪可以用于輸送電路板、電子元件等，從而實現高效、準確的生產操作。

軸孔規格為圓孔+螺紋孔、圓孔+鍵槽孔時，本司提供附屬品固定螺絲，同包裝出貨（可能掉落在包裝袋中）。

軸孔規格為圓孔、臺階孔、兩端臺階孔、雙臺階孔時，無螺紋孔。

軸孔內有時可能不進行表面處理。

技術參數

點擊圖片放大

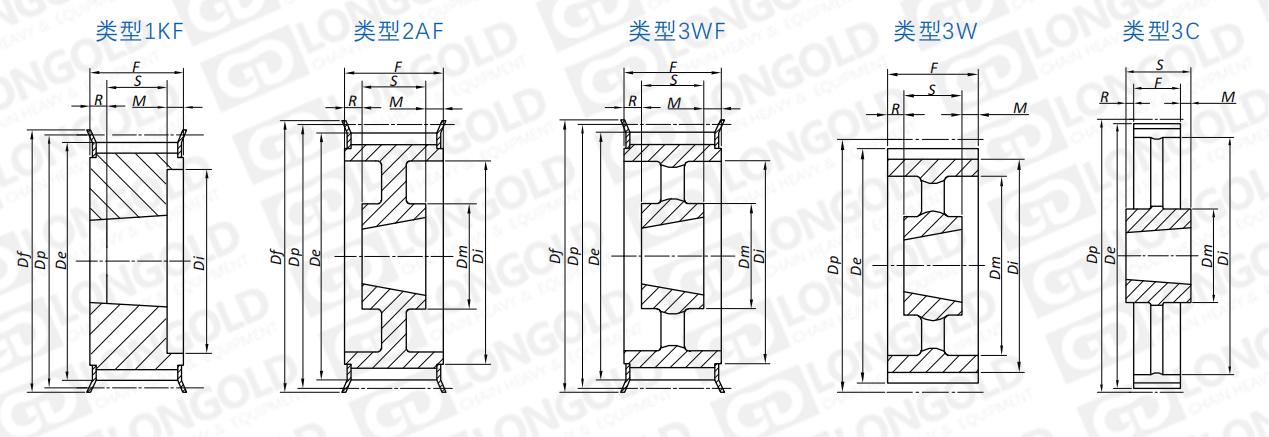

■同步帶輪尺寸表格

同步帶輪型號	類型	錐套型號	齒數	外圓直徑	節距圓直徑	擋圈直徑	輪轂直徑	Di	R	M	S	F	孔徑	參考重量
				Dp	De	Df	Dm	Di	R	M	S	F	d max	參考重量
				inch	inch	inch	inch	inch	inch	inch	inch	inch	inch	lbs
14M55 28T-F	1KF	2012	28	4.912	4.808	5 9/16	-	3 3/8	-	1 1/2	1 1/4	2 3/4	2 1/8	7.4
14M55 29T-F	1KF	2012	29	5.088	4.984	5 9/16	-	3 3/8	-	1 1/2	1 1/4	2 3/4	2 1/8	8.4
14M55 30T-F	1KF	2517	30	5.263	5.157	6 1/8	-	3 15/16	-	1	1 3/4	2 3/4	2 1/8	8.6
14M55 32T-F	1KF	2517	32	5.614	5.507	6 1/8	-	3 15/16	-	1	1 3/4	2 3/4	2 11/16	9.3
14M55 34T-F	1KF	2517	34	5.965	5.858	6 1/2	-	4 1/16	-	1	1 3/4	2 3/4	2 11/16	11.2
14M55 36T-F	1KF	2517	36	6.316	6.208	6 13/16	-	4 11/16	-	1	1 3/4	2 3/4	2 11/16	12.4
14M55 38T-F	1KF	2517	38	6.667	6.559	7 5/32	-	4 13/16	-	1	1 3/4	2 3/4	2 11/16	14.4
14M55 40T-F	1KF	2517	40	7.018	6.908	7 1/2	-	5 3/16	-	1	1 3/4	2 3/4	2 11/16	16.7
14M55 44T-F	1KF	2517	44	7.72	7.61	8 7/32	-	6 1/8	-	1	1 3/4	2 3/4	2 11/16	19.9
14M55 48T-F	1KF	3020	48	8.421	8.311	8 15/16	-	6 1/2	-	3/4	2	2 3/4	3 1/4	29.2
14M55 52T-F	1KF	3020	52	9.123	9.013	9 11/16	-	7 3/16	-	3/4	2	2 3/4	3 1/4	34.5
14M55 56T-F	1KF	3020	56	9.825	9.715	10 3/8	-	7 7/8	-	3/4	2	2 3/4	3 1/4	40.1
14M55 60T-F	2AF	3020	60	10.527	10.417	11 1/16	6 1/4	8 1/2	-	3/4	2	2 3/4	3 1/4	46.4
14M55 64T-F	2AF	3020	64	11.229	11.119	11 3/4	6 1/4	9 1/4	-	3/4	2	2 3/4	3 1/4	52.7
14M55 68T-F	2AF	3020	68	11.93	11.82	12 1/2	6 1/4	10	-	3/4	2	2 3/4	3 1/4	55.5
14M55 72T-F	2AF	3020	72	12.632	12.522	13 3/16	6 1/4	10 11/16	-	3/4	2	2 3/4	3 1/4	59.5
14M55 80T-F	3WF	3020	80	14.036	13.926	14 5/8	6 1/4	12 1/8	-	3/4	2	2 3/4	3 1/4	65.2
14M55 90T	3W	3020	90	15.79	15.68	-	6 1/4	13 9/16	-	3/4	2	2 3/4	3 1/4	76.1
14M55 112T	3W	3020	112	19.65	19.54	-	6 1/4	17 3/8	-	3/4	2	2 3/4	3 1/4	89.8
14M55 144T	3W	3020	144	25.364	25.154	-	6 1/4	23	-	3/4	2	2 3/4	3 1/4	104.4
14M55 168T	3W	3020	168	29.475	29.365	-	6 1/4	27 1/4	3/8	3/4	2	2 3/4	3 1/4	128.6
14M55 192T	3C	3535	192	33.686	33.576	-	7	31 3/8	3/8	3 1/2	3 1/2	2 3/4	3 15/16	154.2
14M55 216T	3C	3535	216	37.896	37.786	-	7	35 5/8	3/8	3 1/2	3 1/2	2 3/4	3 15/16	160.0

型號表示例

14M	55	28T	-	F	-	BTL
（1）	（2）	（3）		（4）		（5）

（1）同步帶輪系列

（2）同步帶寬度

（3）齒數

（4）帶擋圈

（5）帶標準鍵孔

使用案例·訂購方法

同步帶輪的適使用案例

設備：工件反轉轉移機構

?的：通過同步帶輪和同步帶的傳動動力，將傳送帶上的工件旋轉90°并轉移到下一道工序。此時，夾緊機構進行180°自轉，轉移時不相對于輸送方向同時改變工件方向。

同步帶輪用途：通過同步帶輪和同步帶的傳動，轉移工件的同時，還能改變工件放置方向。

訂購?fù)綆л啎r的注意事項

必須確認同步帶輪的材質，以及同步帶輪的外圓直徑、同步圓直徑和齒數等參數。

請把同步帶輪的各項要求提供后進行訂購。或者咨詢隆德技術人員。

立刻聯系自動化專家

您在努力掌握如何開始自動化嗎？

如果您正確實現以下目標，與我們的專家進行深入的對話可以讓您少走很多彎路：

?提高生產力

?改進工藝和產品質量

?提高競爭力

?提高靈活性，滿足客戶多樣化需求

與我們的專家進行一次一對一的交流，我們會幫助您利用協作機器人實現自動化。
